Устройство и принцип работы пресса

В основу действия установки заложена способность термопластов приобретать при дозированном нагреве пластичность, облегать под действием вакуума и атмосферного давления наружную поверхность модели и при последующем охлаждении, сохранив приобретённую форму, восстанавливать первоначальные технические характеристики и исходное качество поверхности формируемых заготовок.

Пресс изготовлен из металлического формированного профиля c прижимной рамкой, изготовленной из стального профиля.

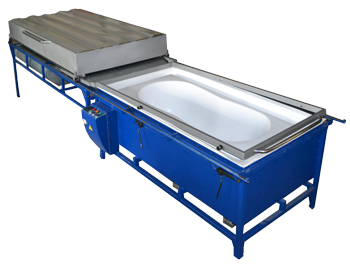

Вакуумный пресс состоит из станины, внутри которой установлена ванна, прижимной рамки и верхнего подвижного стола с нагревателями.

Для подъема изделия пресс оснащён 6-ю пневмоцилиндрами. В данном прессе применяется вакуумно-пластинчатый насос с системой тонкой очистки производительностью 20м3/час.
Уровень вакуумирования контролируется при помощи манометра расположенного в щитке управления.
Прижимная рамка фиксируется при помощи узлов зажимов верхней рамки с регулируемыми

Технические новации:
- большой ход стола при малой габаритной высоте
- контроль и автоматическая коррекция провисания заготовки,
- вынос управления нагревом по зонам на панель оператора,
- синхронизация движения штоков пневмоцилинров, отработанные на предыдущих моделях и реализованные в, позволили установить на этом оборудовании дополнительную нижнюю нагревательную панель для двухстороннего нагрева заготовки.
